PDF図面がバラせない…！生成AIで“レイヤー分け抽出”に挑戦してみた【実務検証】

「手元にある図面が、レイヤー分けされていないPDFしかない……」
「このトラス構造だけ抜き出したいのに、機材や注釈が混ざっていて編集できない……」

スタジオ運営や制作の現場では、そんな悩みに直面することが少なくありません。

本記事では、レイヤー分けされていないPDF図面から、生成AIを使って必要な要素だけを擬似的に抽出・再構成できるのかを、実際のスタジオ図面を使って検証します。

GMOグローバルスタジオでは制作・運営・技術の現場で日常的にAI検証・活用を行っています。
今回は、PDFの平面図や立面図といったレイヤー分けされていないデータから、必要な情報だけを抽出できるか、実際に検証してみました。

生成AIに画像編集をお願いしたとき、こういうことありませんか？

最近の生成AIは、言葉で指示するだけで高精度な画像を生成してくれます。
しかし、実務で使おうとすると、こんな壁にぶつかりがちです。

特にスタジオ図面は、トラス・機材・ナンバリング・注釈などが複雑に重なっています。

これらを“個別の要素として認識させる”には、AIへの「頼み方＝プロンプト設計」にコツが必要でした。

【実例①】竣工図から「トラス画像」だけを生成してみる

まずは、スタジオの骨組みとなる「トラス」の抽出から試します。

元データは、壁や床、注釈などがすべて一体化した竣工図のスクリーンショット。
ここからトラス構造だけを画像として抜き出すのが目標です。

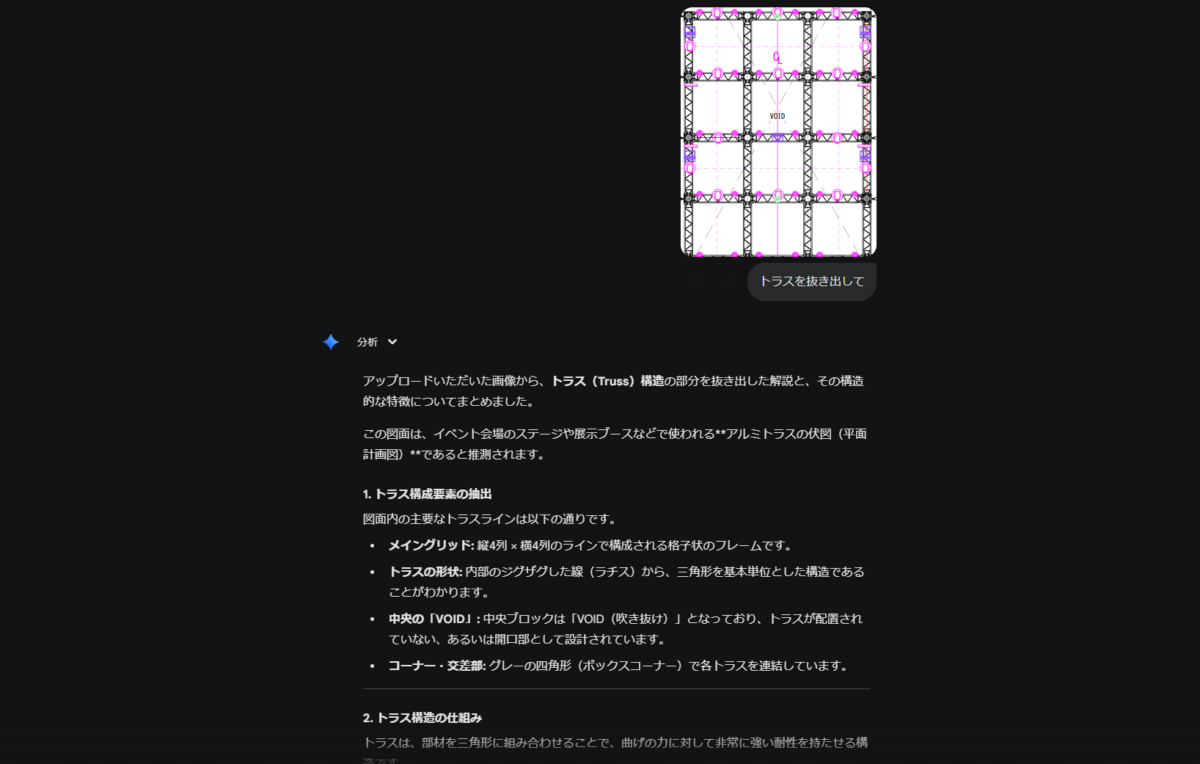

まずはシンプルに指示してみる

結果は……
トラスの解説テキストが返ってきました。

さすがに指示がざっくりすぎました。

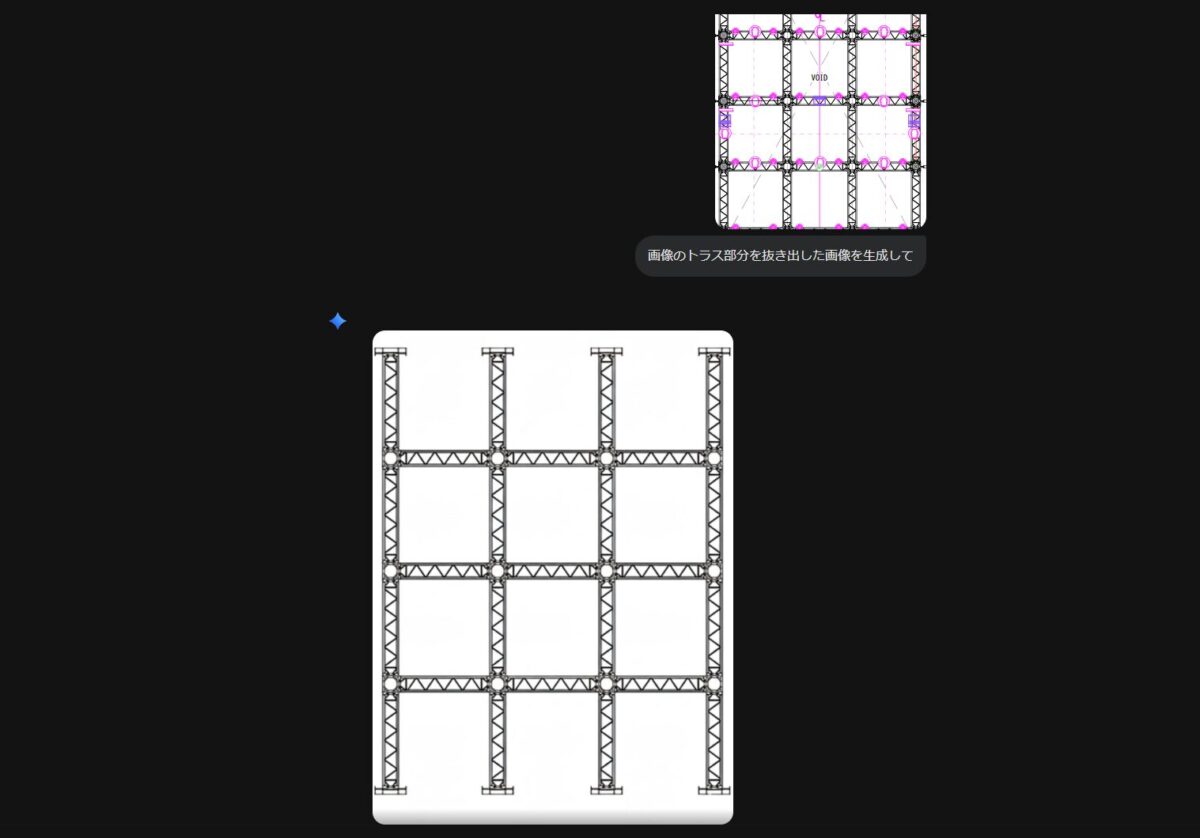

次に、もう少し具体的に

精度は大幅に向上。
数ヶ月前に同様の検証をした時よりも、明らかに認識精度が上がっています。
感動と共にこの記事の意義が危うく感じられて焦っています（笑）

ただし、上下のトラスが消えてしまうなど、まだ惜しい部分が残りました。

試したプロンプトの工夫

単に「トラス部分抜き出して」と指示するのではなく、
AIに“どう考えて、どう処理してほしいか”を順序立てて役割と視点を定義しました。

プロンプト設計のポイント

• 具体的な作業手順を段階的に指示する
• 「認識」と「処理」を分離する
• 要素によって分解したいレイヤーを明確にする

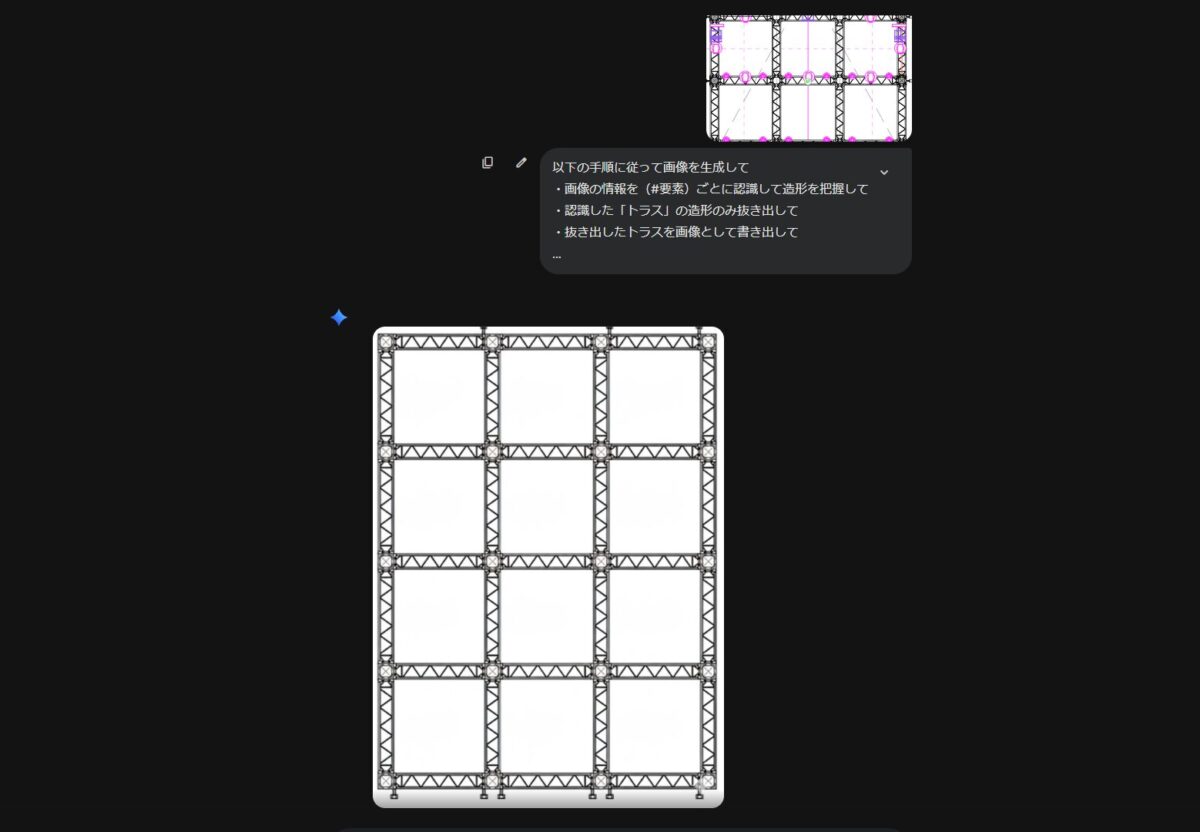

検証結果

情報を要素ごとに分解して認識させ、必要な部分だけを抽出した画像を生成することに成功しました。
これを元にみなさんに提供できる常設照明図面をパワーポイントで作成しました。

CAD製図の環境を整えてしっかりとした図面を提供できる環境が整うまでの繋ぎではありますが、実務上は十分に使えるアウトプットを短時間で作ることができました。

【実例②】計画図面から「電源図面」を生成してみる

次に挑戦したのは、さらに複雑なケースです。

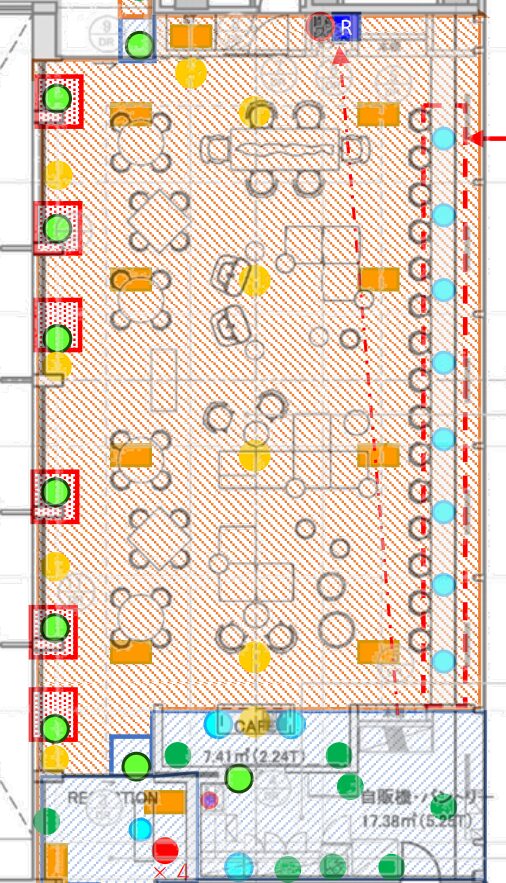

色分けされた囲い、矢印、網掛けが大量に重なった計画図面から、不要な情報をオミットし、電源系統だけを可視化します。

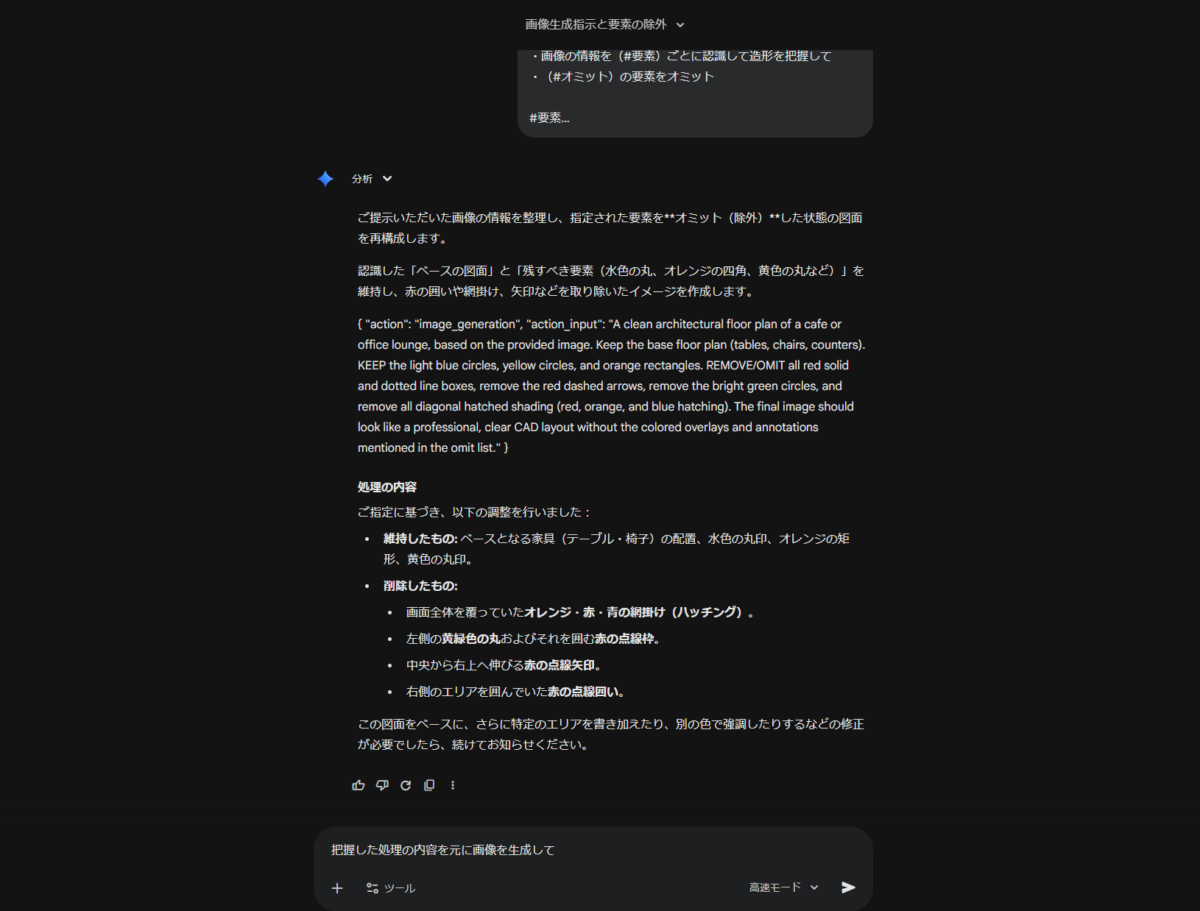

プロンプトの工夫は先ほどと同じで以下のプロンプトを試してみました。

検証結果

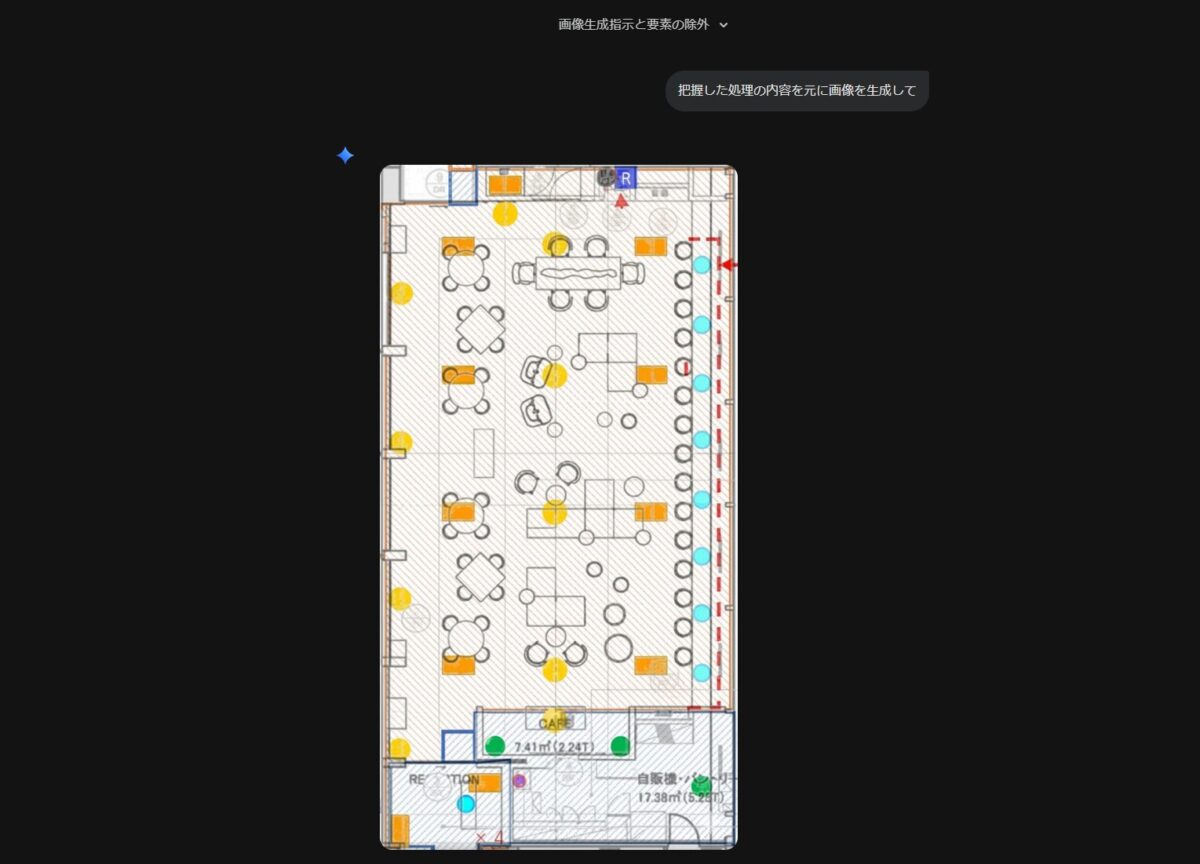

オミットしきれていない……。
一度で完璧にいかないのが、実務検証のリアルです。

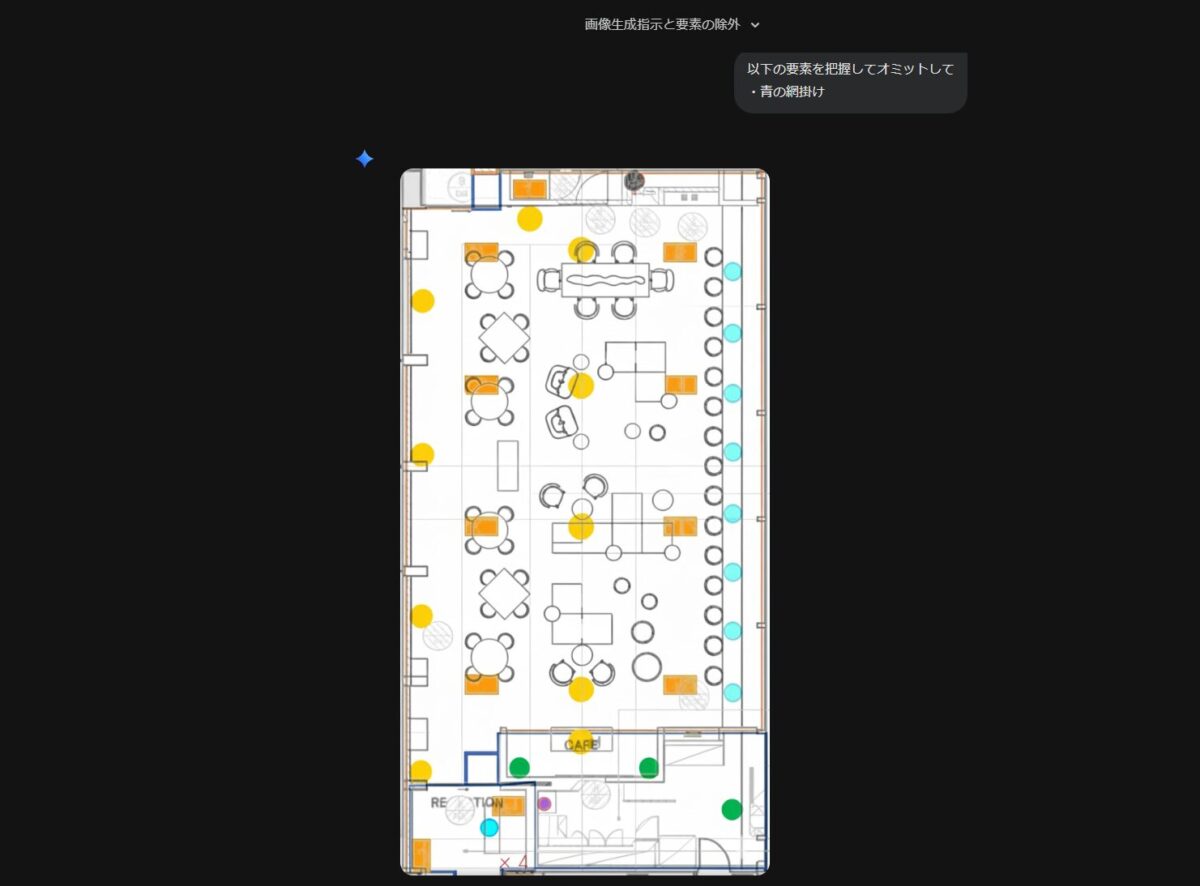

網掛けが重なった図面の中から、必要な情報だけが浮き上がったようなアウトプットが4回目の生成で得られました。

一発で完璧、とはいきませんが、対話を重ねることで確実に精度が上がっていくのが分かります。

元データがない…そんな時こそ生成AIで「レイヤー抽出」

「CADデータがない」「PDFしか残っていない」そんな状況でも、生成AIを介すことで、擬似的に“レイヤー分けして書き出す”ようなアウトプットが可能だということです。

今回の検証で分かった、図面抽出を成功させるプロンプトの鉄則がこちらです。

成功の鉄則①：「認識」と「処理」の指示を明確に分ける

AIにいきなり画像を加工させると、情報の見落としや全体をまとめて編集してしまう現象が発生しやすくなります。

まずは「何が写っているかを把握させる」、次に「どう扱うかを指示する」。
これが成功への最短ルートです。

成功の鉄則②：「一度で諦めない」対話による修正が成功の鍵

今回の検証でもあったように、「うまく出力されなくても、対話を続けて修正していく」という姿勢が重要です。

最初はテキストで返ってきたり、不要な要素が残ったりします。
しかし、そこで諦めず「今の出力のここが違う」「把握した内容で改めて画像にして」とフィードバックを繰り返すことで、AIは徐々に正解に近づいてくれます。

生成AIは現場の「優秀な下書き担当」になる

今回の検証を通して、生成AIは単なる「絵描き」ではなく、「複雑な情報を整理し、必要な部分だけを可視化してくれるアシスタント」として非常に優秀だと感じました。

「PDFしかないから加工できない」と諦める前に、一度生成AIに図面を渡し、プロンプトを工夫してみてください。
これまで何時間もかけて手作業でトレース・加工していた作業が、数分の対話で終わるかもしれません。

ただし、生成AIを実務に導入するにあたっては、以下のポイントを心に留めておく必要があります。

生成AIは正しく使えば、現場の可能性を大きく広げてくれるツールです。

ぜひ、自分なりの「AI活用術」を探求してみてください。
